    Comment créer un terrain + parcelle à partir d'un PDF

    ARCHLine : Trucs & Astuces
    1
    1
    650
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • ZWFrance
      ZWFrance admin last edited by ZWFrance

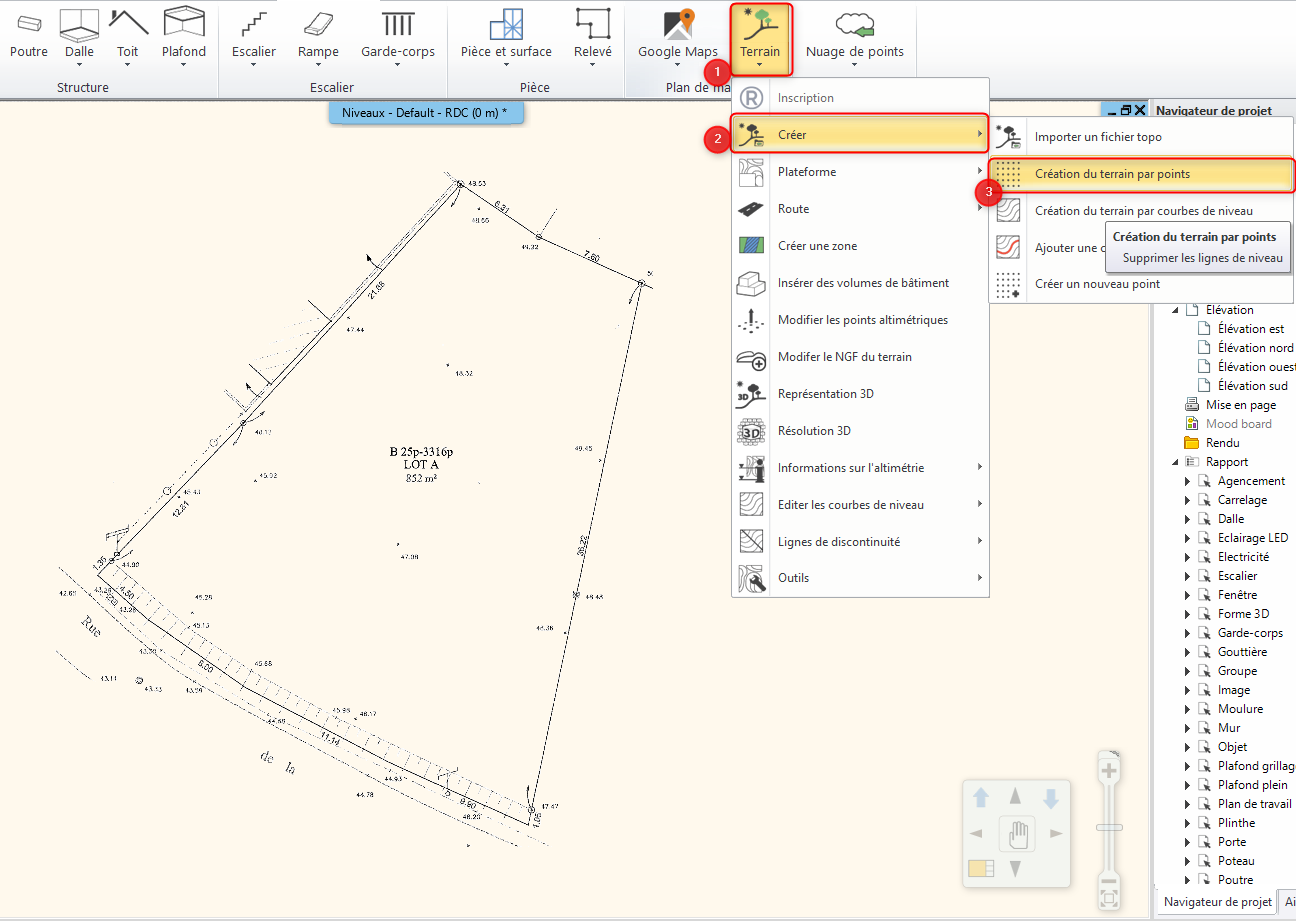

      1 - Importez d'abord votre terrain en PDF sur la vue 2D et cliquez ensuite dans le ruban sur Terrain -> Créer - > Création de terrain par points :

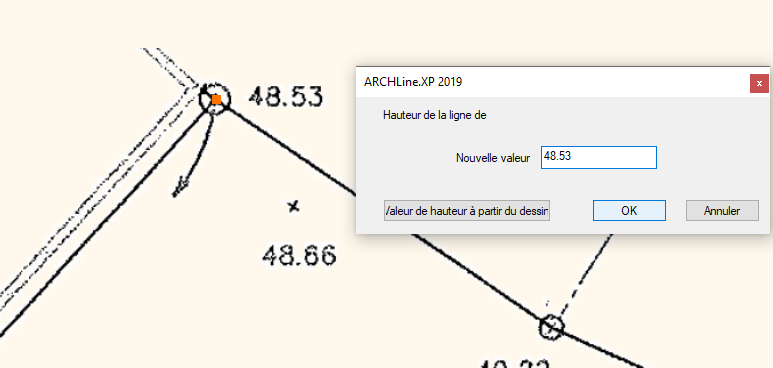

      2 - Placez ensuite un à un les points altimétriques en vous référant à votre fond de plan PDF :


      3 - Après avoir placé tous les points altimétriques, tapez Entrée. Si vous allez en 3D, votre terrain s'est créé :


      4 - Pour dessiner à présent une parcelle ou une zone à l’intérieur de ce terrain, cliquez dans le ruban sur Terrain -> Créer une zone :


      5 - Cliquez ensuite sur un des points altimétrique disposé précédemment pour sélectionner le terrain sur lequel vous souhaitez implanter la zone :

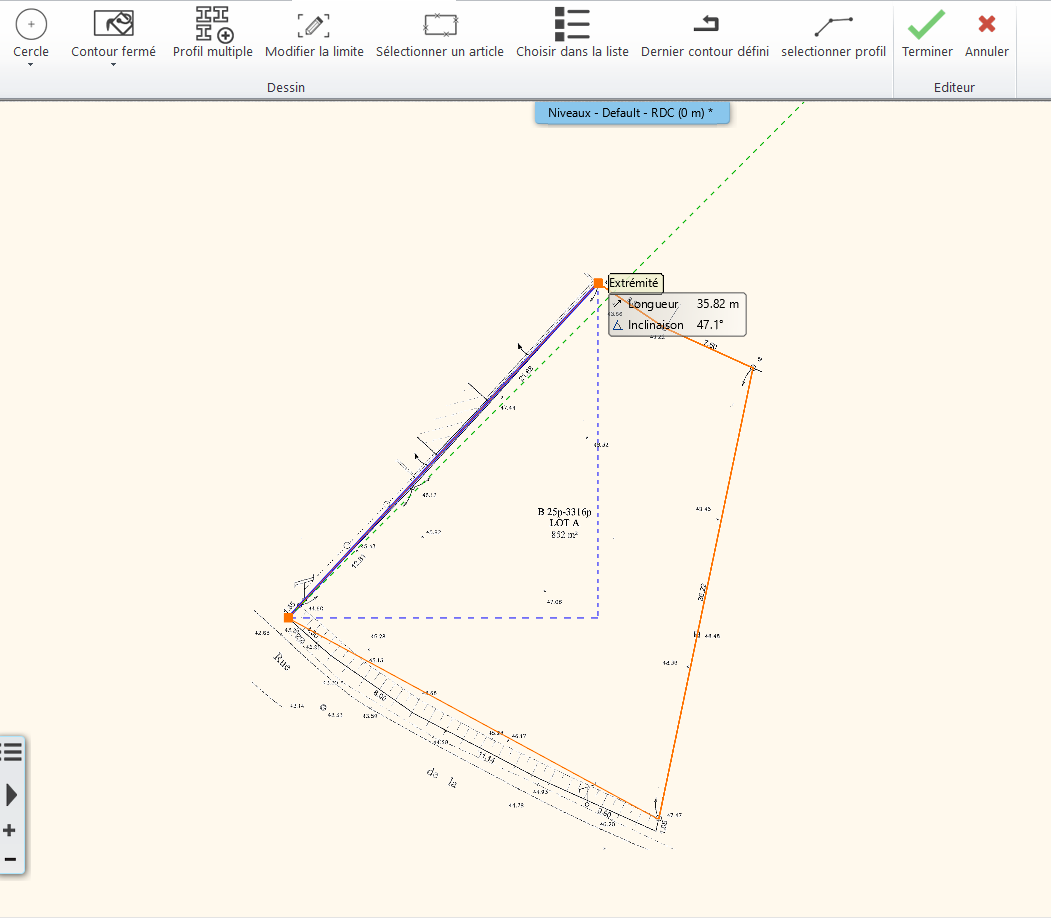

      6 - Après avoir sélectionné le terrain, vous pouvez dessiner votre zone avec une polyligne en vous basant sur votre fond de plan PDF :


      7 - Une fois que vous avez fermé votre zone, une boite de dialogue d'affiche pour vous proposer de paramétrer votre zone :

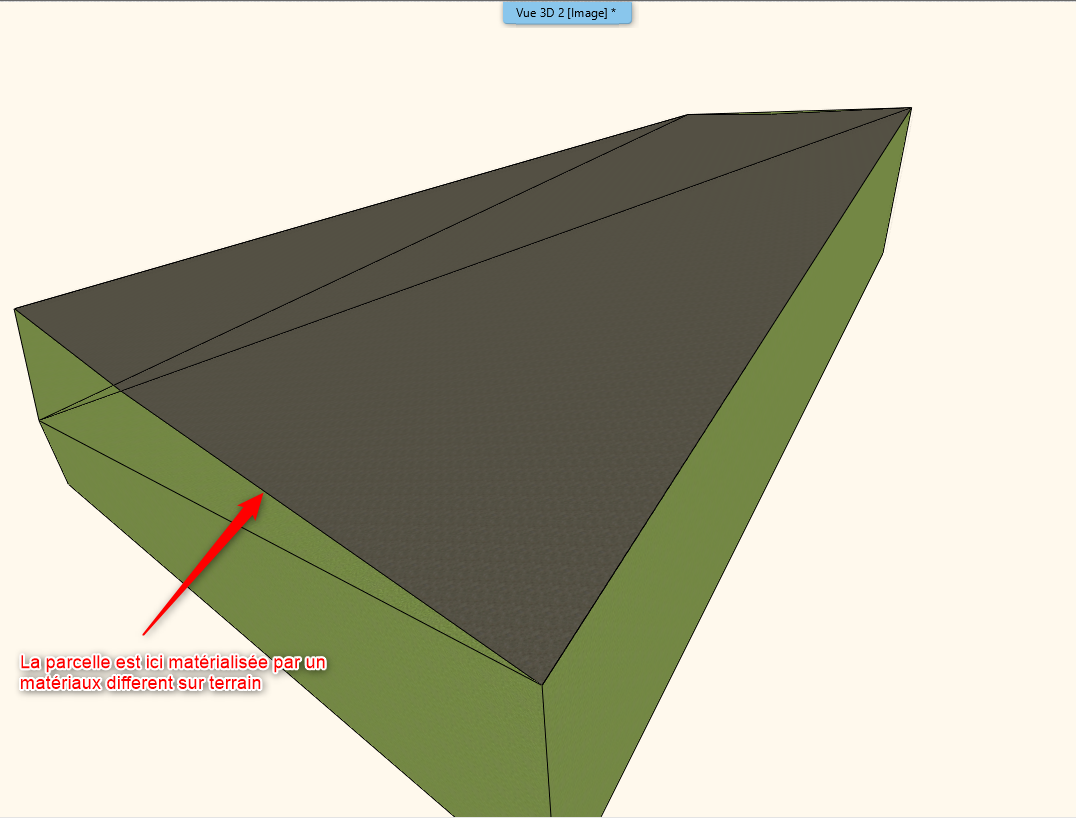

      8 - Cliquez sur OK dans cette boite de dialogue, vous pouvez maintenant masquer le fond de plan PDF, votre parcelle est visible en 2D et en 3D :

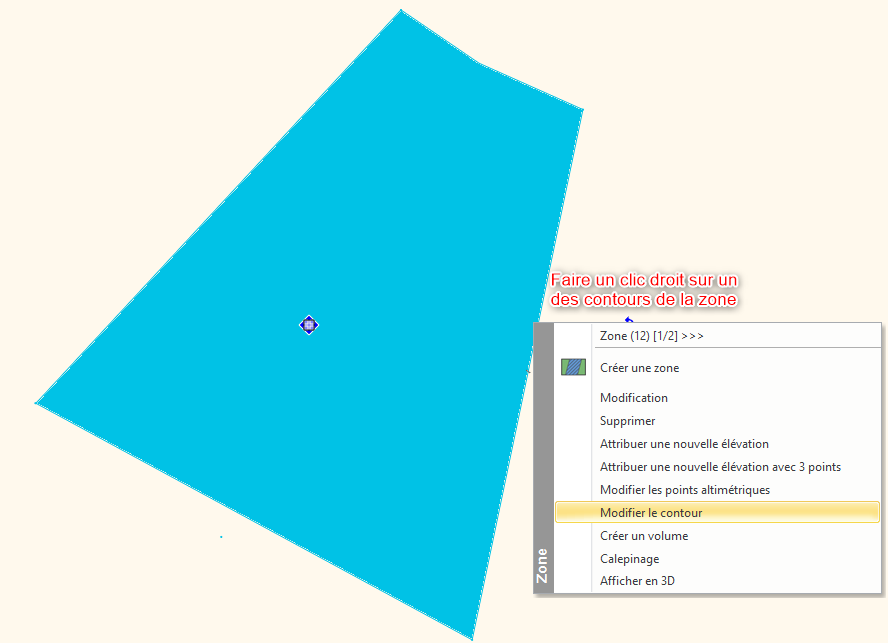

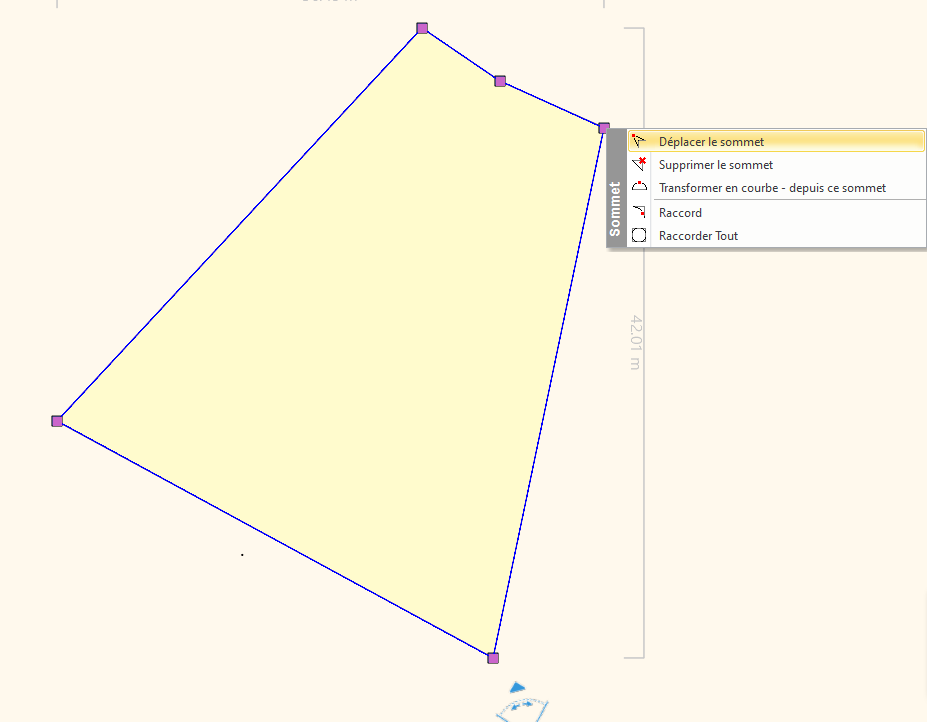

      9 - En 2D, si vous sélectionnez un des contours de la zone et que vous faites ensuite un clic droit, vous pouvez modifier l'élévation, la position des points altimétrique, des contours, le matériaux, etc :



      NB : Par défaut, les points altimétriques sont difficilement visible en 2D car la taille police est trop petite, pour la modifier, procédez comme ceci :

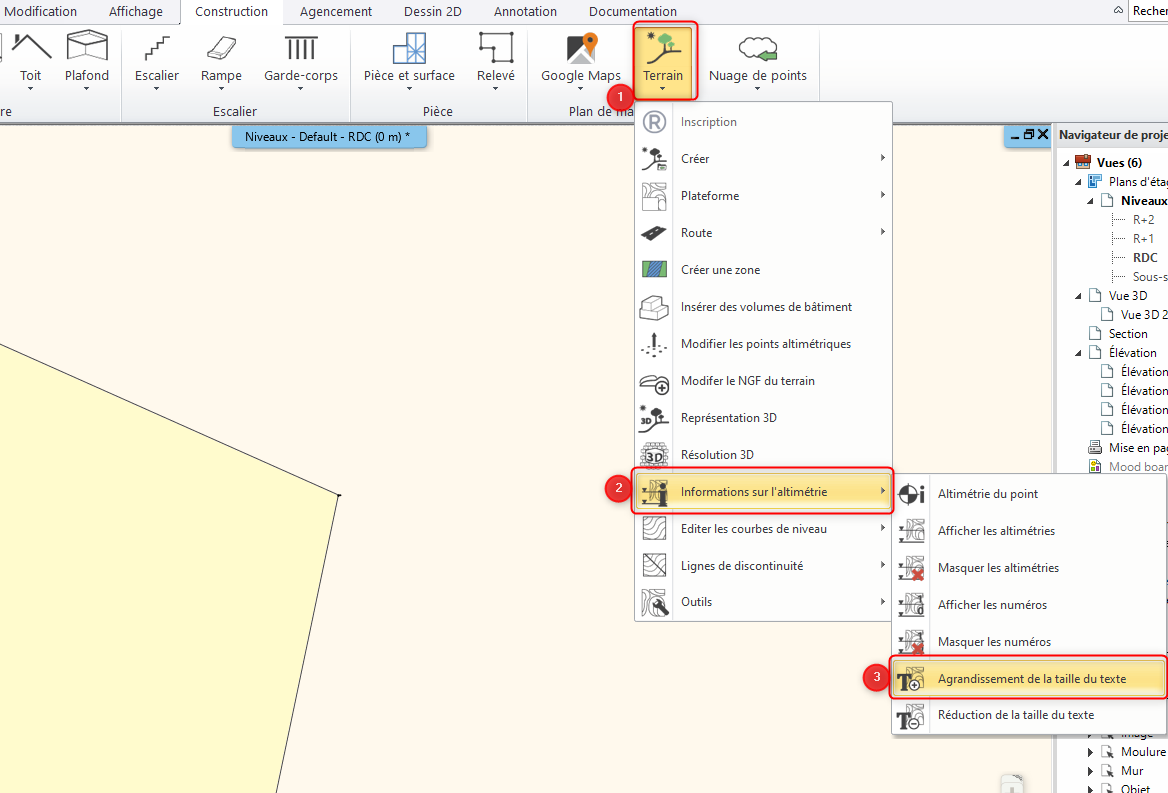

      1 - fa87cd7b-845b-4e04-8c12-8b7e614237d6-image.png

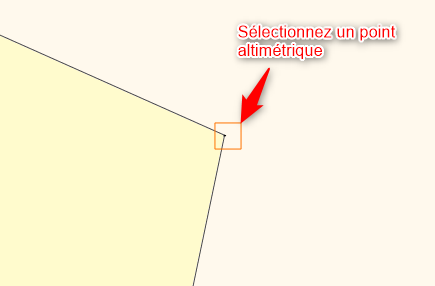

      2 -

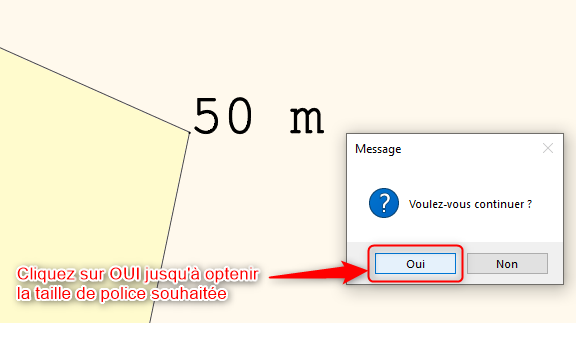

      3 - e74150cb-6743-4363-a532-cf3b34c13e56-image.png
