      Bonjour,

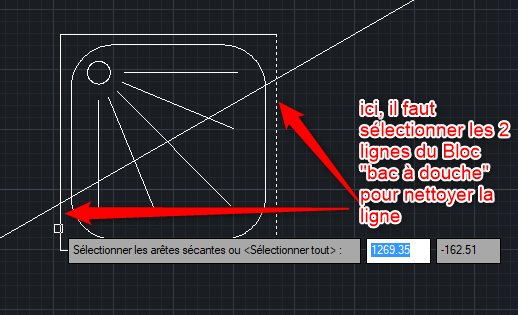

      suite à la question d'un utilisateur, il se trouve que la commande Ajuster/Prolonger fonctionne plutôt bien, mais demande à être améliorée : En effet, Ajuster sélectionne le bord du bloc souhaité, mais s'il ne s'agit pas d'une polyligne effectuant le contour, il faudra prendre plusieurs objets : 0_1525791220536_9da55d18-c1c8-41b7-b007-541abe1e3987-image.png

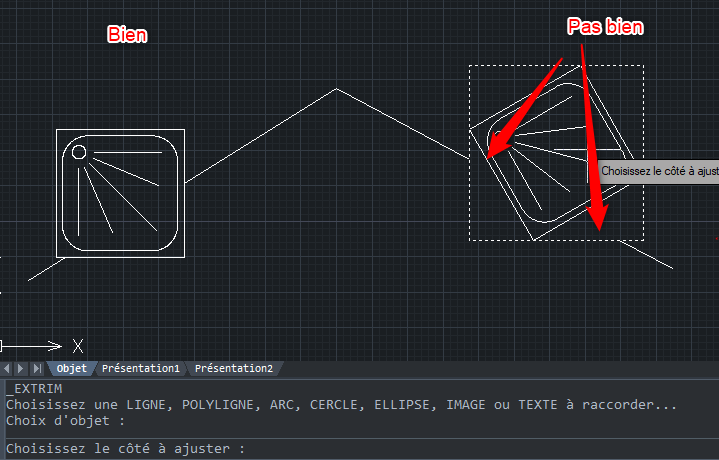

      Par ailleurs, la commande _EXTRIM (ou EMPIECE en bon français ) cachée dans les express tools, permet cela en sélectionnant directement le bloc. Mais, pas de chance, si le bloc est en rotation, la limite se fera sur le bord rectangulaire du bloc :


      Pour résoudre cette problématique, il faut aller jeter un oeil sur le site ici Lee-Mac et son outil écrit en Lsip : http://lee-mac.com/autoblockbreak.html

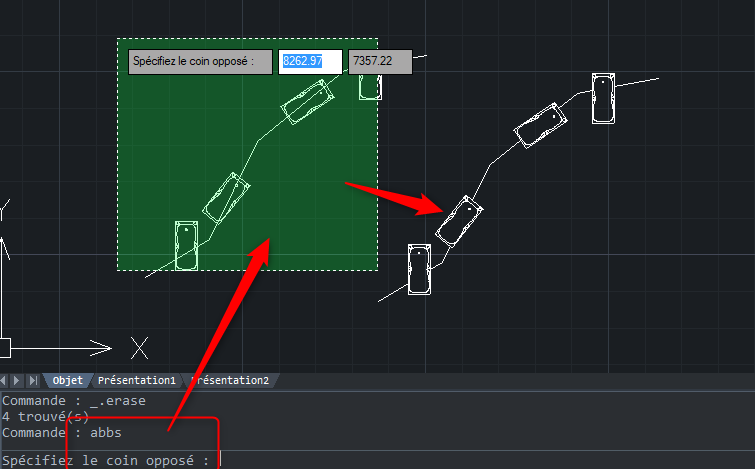

      La commande ABBS (et aussi ABBE) devrait vous plaire puisqu'elle nettoie sans problème tous les contours de blocs en 1 seule opération :


      http://lee-mac.com/lisp/gifs/abbe.gif

      text alternatif

      Téléchargez ce Lisp ici : http://lee-mac.com/lisp/AutoBlockBreakV1-8.lsp
