    • L
      Lemarié last edited by

      Bonjour à tous

      Je n'arrive pas à mettre un plan pdf vectoriel ( cadastre) à l'échelle. ??

      Merci pour votre aide

      ZWFrance 1 Reply Last reply Reply Quote
      • ZWFrance
        ZWFrance admin @Lemarié last edited by

        @Lemarié
        Bonjour,

        Vous avez plusieurs méthodes, selon qu'il s'agisse d'un PDF vectoriel ou non.

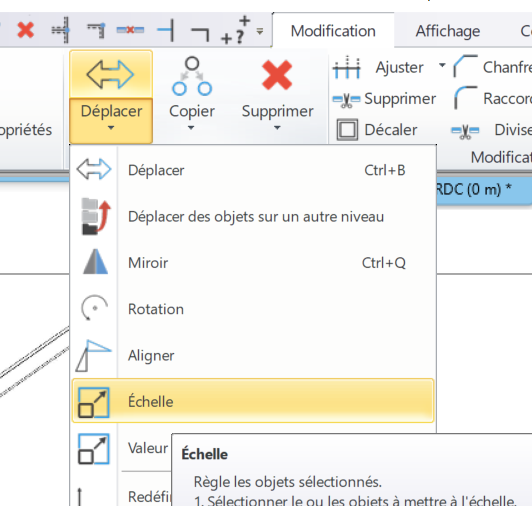

        • Si le fichier est vectoriel, vous indiquez le facteur dès l'import ou ensuite via la commande Echelle (menu Modification - Deplacer - Echelle)

        undefined

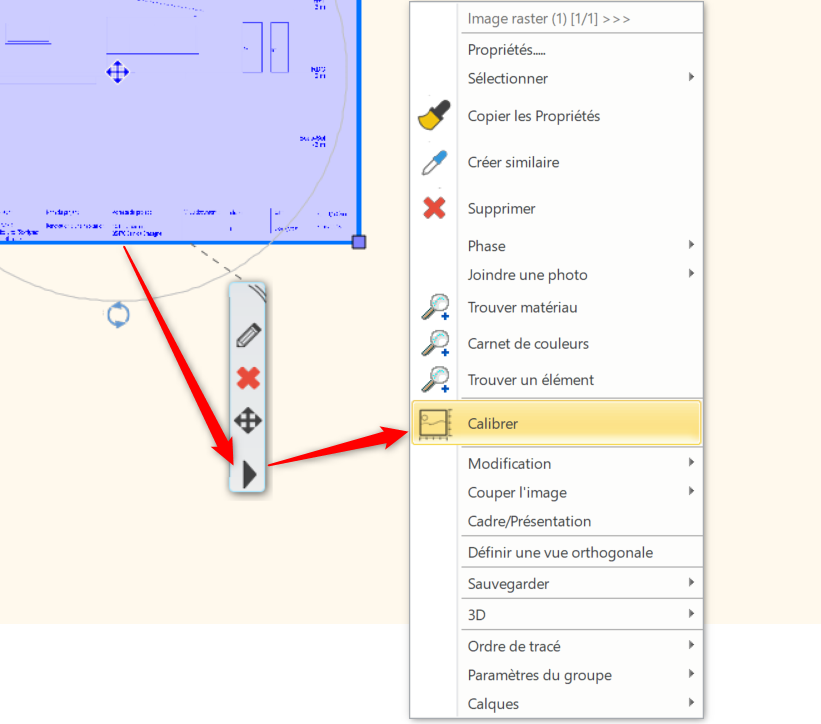

        • Si le fichier est Raster (image), une fois importé dans ArchLine, il faut cliquer sur le PDF -> clic droit -> Choisir l'option "Calibrer" pour partir d'une cote connue et mettre a l'échelle :



        undefined

        Il vous suffit ensuite de donner 2 points connus et d'indiquer la distance réelle.


        1 Reply Last reply Reply Quote
        • L
          Lemarié last edited by

          Bonjour
          Je répond un peu tardivement
          Merci pour la réponse mais je n'arrive absolument pas à me servir de l'outil échelle pour un vectoriel.

          Comment indiquer le facteur dès l'import pour mes plans de cadastre.

          Merci pour votre réponse

          Philippe

          DOMOPLAN

          1 Reply Last reply Reply Quote
          • ZWFrance
            ZWFrance admin last edited by

            @Lemarié
            Bonjour,

            Il y a effectivement une subtilité dans la commande échelle, pour que celle-ci s'effectue en fonction d'une distance référence, il faut sélectionner la sous commande "ondraw" après avoir déterminé le point de base. Voici comment procéder :

            1 - Vérifier les dimensions du plan avec la commande "Distance" (afin de s'assurer que le plan n'est pas à l'échelle)
            2 - Si le plan n'est pas à l'échelle, lancer la commande Echelle dans l'onglet Modification
            3 - Grace à une fenêtre de sélection, prendre tout le plan en 2D et taper Entrée
            4 - Sélectionner ensuite un point de base (sur une cotation ou bien ou distance connue)
            5 - Cliquer sur le bouton Ondraw en haut à droite de l'écran
            6 - Sélectionner le point opposé sur la cotation ou bien la distance connue
            7 - Taper directement au clavier la vraie longueur et taper Entrée

            Voici une vidéo récapitulative du procédé : https://depot.zwfrance.fr/f.php?h=1adTSN3S&p=1

            1 Reply Last reply Reply Quote
            • L
              Lemarié last edited by

              Bonjour

              Merci pour la réponse mais je n'y arrive pas.

              Bon, je met Archline en stand by et continue avec Allplan.

              Merci pour vos réponses

              Philippe



              1 Reply Last reply Reply Quote
