Messages postés par TS

bonjour,
Zw3d 2023 à 2 modes de fonctionnement, par défaut la 2023 est en mode "un objet par fichier"
Si vous voulez travail comme dans votre version précédente, décocher l'option ci dessous
Vous pourrez alors utiliser votre gabrit

Bonjour,
Vous pouvez sans soucis glisser déposer depuis l'explorateur windows vos wbloc depuis le dossier "Schémas électrique" dans la palette d'outil pour avoir une meilleur visibilité de vos symboles
Affichage palette d'outil : CTRL +3


Vous pouvez alors exporter en xtp ou xml vos palettes

Bonjour,
Travaillez en surface pour être plus précis pour la transition les faces notamment avec le lissage.









Fichier joint Trémie Stromab D120.Z3PRT

Cordialement,

Bonjour,
Difficile à dire, toutefois vous pouvez vérifier le filtre de sélection d'objets et vous assurez qu'il pointe sur "Tous"


Cordialement,

Bonjour,
Difficile à dire en l'état sans le lsp et le ou les fichiers DCL
Vous semblez avoir fait le nécessaire notamment au niveau de la déclaration des chemins
Pour avancer plus précisément il faudrait contacter le support par tel.
Cordialement

Bonjour,
La fonction dataextraction répondra surement à vos attentes



Cordialement,

Bonjour,
Les hachures dont vous parlez sont elles créées avec une application de type Add on, autre que ZWCAD, sinon s'agit il d'un motif particulier?
Cordialement?

Bonjour,
Prochainement dans la version 2024 une nouvelle fonction "Smart Bloc" va faire son apparition.
je ne peux pas vous en dire plus pour l'instant. Nous communiquerons prochaine à ce propos.
Cordialement

Bonjour,
Vous pouvez créer un fichier PMP via l'imprimante Dwg to PDF et attacher ce même PMP à votre photocopieur.
le fichier PMP créer via le dwgtoPDF.PC5 se trouve
ici : C:\Users\nom utilisateur\AppData\Roaming\ZWSOFT\ZWCAD\2023\fr-FR\Plotters\PMP Files

Bonjour,
ci joint une méthode parmi d'autre en vidéo

la vidéo : https://depot.zwfrance.fr/f.php?h=1f3AKd-W&d=1

la pièce : https://depot.zwfrance.fr/f.php?h=1vBaZAc7&d=1

Cordialement
Thomas

Bonjour,
Editez vos vues en double cliquant sur chaque vue et activez la "régénération de vue" pour la mise à jours automatique

Bonjour,
vous pouvez désactiver la mise à jour automatique, la mise en plan sera verrouillée

Bonjour,

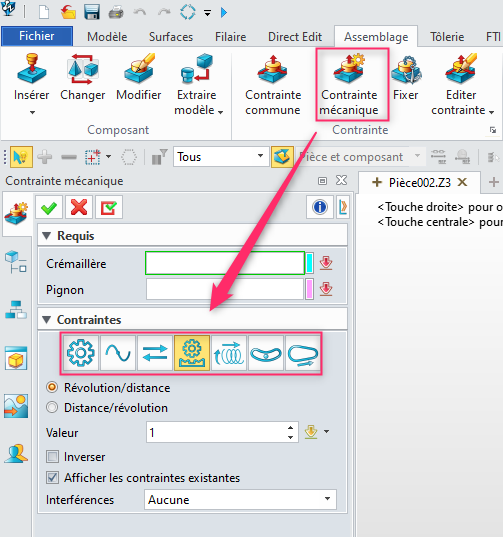

les contraintes mécaniques sont au nombre de 7, vous pourrez gérer le rapport entre les pignons ou les engrenages, mais vous ne pourrez pas pour l'instant gérer l'enroulement de la chaine.

1 - Copier le fichier gabarit sur le bureau pour le modifier - Dans la configuration vous pouvez le localiser(voir ci dessous)

2 - Double cliqué sur le fichier pour le modifier

3 - Editer chaque mise en plan

4 - Pour personnaliser les styles cliqué sur gestion de styles - Vous pouvez alors changer toutes les caractéristiques d’annotations, de vues ... - Pour gagner du temps vous pouvez exporter les caractéristiques d'une feuille vers une autre

5 - Personnaliser le cartouche avec un clic droit dans le gestionnaire sur "Title Block"

6 - Enregister le gabarit du Bureau puis le copier pour remplacer celui par défaut dans la configuration

Pour l'instant les calques ne sont pas partageables entres les différents environnements, pièce, assemblage, dessin

Bonjour, réinsérer le composant à cote de votre assemblage en cochant "copier la pièce" puis le remplacer avec la commander "changer" la 1 ère par la deuxième

Bonjour, La question revient souvent: Est il possible de créer un assemblage Tenon Mortaise dans ZW3D. il est vrai que la commande proprement dit n’existe pas, mais la fonction Réduction entre 2 solides permet de réaliser l'opération (on pourra l'obtenir aussi avec diviser )

Bonjour, Le type de ligne "Utilisateur x" est réservé aux utilisateurs pour qu'ils puissent définir leurs propres lignes. Vous pouvez ajouter de nouveaux types de lignes en éditant le fichier ci-dessous. Il y a des instructions avec le fichier.
