    rotation par 3 points

    ZW3D
    3
    12
    1303
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • A
      adayer last edited by

      Bonjour, Je débute sur le logiciel ZW3D.

      concerne: modélisation de maillons pour bracelet de montre. Question: Comment peut on faire pour aligner en rotation un maillon sur une courbe de référence (courbe du poignet) Par exemple: j'aligne mon maillons par les centres de ses trous sur ma courbe.

      exemple idéal: Centre de rotation premier point de référence deuxième point de référence pour donner la position finale.

      Dans le soft, je ne vois que des rotations par valeur d'angle, or dans mon cas, on ne connait pas cette valeur.

      Pourriez vous m'aider stp?

      Merci beaucoup.

      1 Reply Last reply Reply Quote
      • V
        volumique last edited by

        est il possible de tracer une droite indiquant la position voulue,passant pas les centres d'axes?

        A 1 Reply Last reply Reply Quote
        • A
          adayer @volumique last edited by

          @volumique

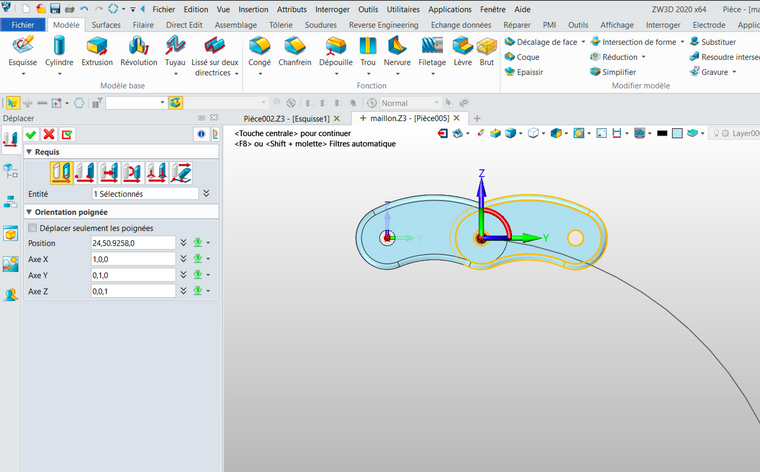

          Voici une demo qui vaudra mieux qu'un long discours 🙂 On voit bien que quand je dois référencer le point final, le volume twiste. Je m'y prends certainement mal, mais j'aimerais bien qu'on m'oriente si possible.

          Merci beaucoup.

          https://www.dropbox.com/s/g0ul83r61rg16id/rotation%203%20points.mp4?dl=0

          ![text alternatif](Capture d’écran 2020-03-07 à 19.38.20.png url de l'image)

          ZWFrance 1 Reply Last reply Reply Quote
          • ZWFrance
            ZWFrance admin @adayer last edited by ZWFrance

            Bonjour, il serai préférable d'utiliser un composant d'assemblage pour les maillons plutôt que des solides copiés et les assembler avec des contraintes d'assemblage 3D

            Tuto principe d'assemblage

            1 Reply Last reply Reply Quote
            • A
              adayer last edited by adayer

              Ohh merci infiniment!

              C'est très sympa de m'avoir éclairé 🙂 La prochaine étape sera, de contraindre à la demande, les maillons sur un bras (courbe) et à plat déployé. Je vais tester. Très belle journée et merci pour vos tutoriaux que je dévore.

              A 1 Reply Last reply Reply Quote
              • A
                adayer @adayer last edited by

                Bonsoir, Votre démonstration et test à l'appui fonctionne très bien sur des arcs, cercle. Mais refuse de se faire sur des courbes ou ellipses. Savez vous pourquoi? Comme dans le cas d'un bracelet de montre, la courbe du poignet est elliptique, j'ai un problème. Comment faire? Est il possible de convertir dans l'esquisse de ma courbe, celle-ci en plusieurs arcs et de les lier? Merci d'avance pour vos lumières. Antoine

                ZWFrance 1 Reply Last reply Reply Quote
                • ZWFrance
                  ZWFrance admin @adayer last edited by

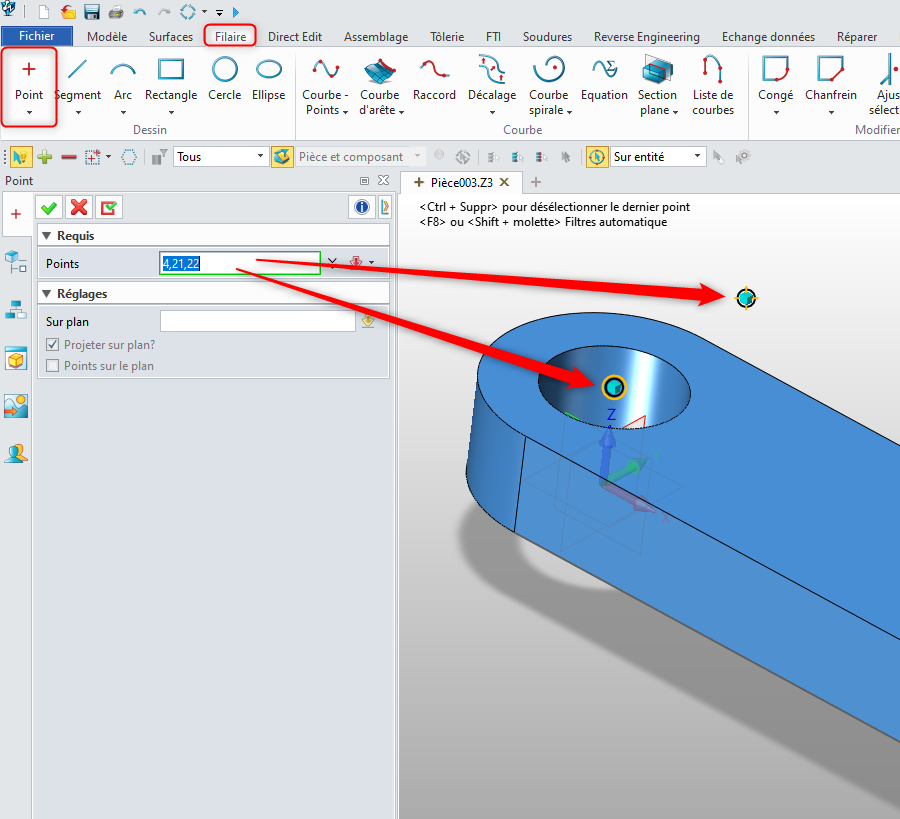

                  Bonjour,

                  Ajouter bien des points sur votre géométrie- ils servent de support au contraintes


                  1 Reply Last reply Reply Quote
                  • A
                    adayer last edited by

                    Bonjour et encore merci pour votre aide.

                    J'ai bien suivi vos recommandations démontrées dans votre video et cela fonctionne très bien sur des arcs. Pouvez vous me confirmer que cela est impossible actuellement sur une courbe? J'entends par là le même processus que sur arcs?

                    Car concernant les points servant de référence, je les ai bien mis sur mes maillons, mais il est impossible de placer le dernier point un sur ma courbe, car sa position définitive est une résultante du placement du maillon, donc je ne connais pas l'endroit exact pour le placer.

                    Sur votre video précédente, vous ne placez non plus pas le dernier point sur l'arc.

                    Merci

                    ZWFrance 1 Reply Last reply Reply Quote
                    • ZWFrance
                      ZWFrance admin @adayer last edited by

                      il faudra utiliser une contrainte mécanique disponible à partie de la version Standard [0_1584616309586_2020-03-19_12h09_50.avi](Envoi en cours 100%)

                      ZWFrance 1 Reply Last reply Reply Quote
                      • ZWFrance
                        ZWFrance admin @ZWFrance last edited by

                        @ZWFrance a dit dans rotation par 3 points :

                        il faudra utiliser une contrainte mécanique disponible à partie de la version Standard 38a04b64-c0cf-4437-938f-c66357fa676a-image.png > [0_1584616309586_2020-03-19_12h09_50.avi](Envoi en cours 100%)

                        1 Reply Last reply Reply Quote
                        • A
                          adayer last edited by

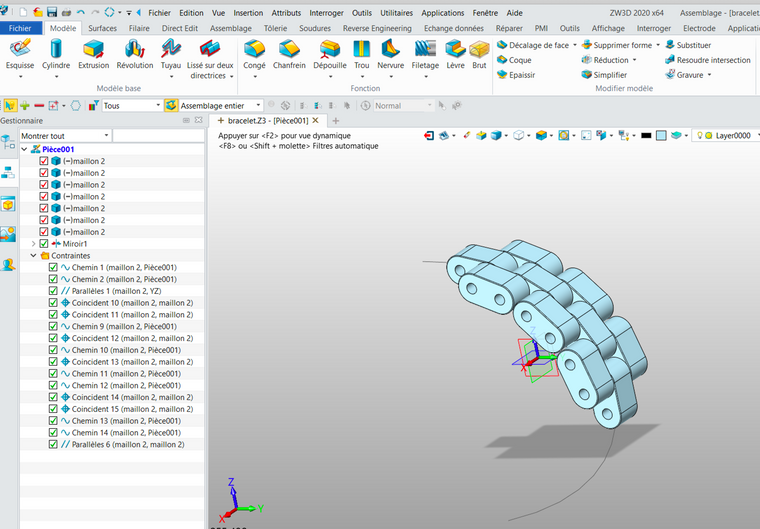

                          Bonjour et mes pensées en ces temps incertains 🙂 Merci beaucoup d'avoir pris le temps de m'orienter pour cette problématique. Je suis soulagé car grâce aux contraintes mécaniques, cela fonctionne très bien et j'ai réussi à obtenir le résultat escompté. En voici une copie d'écran que j'aimerais partager. Bien à vous. ![text alternatif](Capture d’écran 2020-03-19 à 21.26.21.png url de l'image)

                          1 Reply Last reply Reply Quote
                          • ZWFrance
                            ZWFrance admin last edited by ZWFrance

                            à votre service ( technique) 😋

                            1 Reply Last reply Reply Quote
